Idag ska jag ansluta en väggdatakontakt för Kat5, men principen är densamma för Kat6-terminering och kat6-datakabel om det är vad du har tillgängligt. Så här ansluter du ett vägguttag.
Ofta sätter Ethernet-kabeln ett fullt varv runt uttaget så att det händer något vid framtida växlingar. Här hade datakabeln skurits tidigare, så jag hade inget extra att gå på.
- Koppla försiktigt bort datakabeln. Isoleringen är tunn och lätt att klippa.
- Undvik starka krökningar och 90 graders krökningar.
- Låt partrådarna vara helt vridna till kontakten (raka inte ut dem)
Som du kan se till vänster om bilden består datalänken av två horisontella rader märkta A och B. Länken «B» är industristandarden för att ansluta (avsluta) datakontakter.
Leta därför efter den övre horisontella färglänken märkt «B»

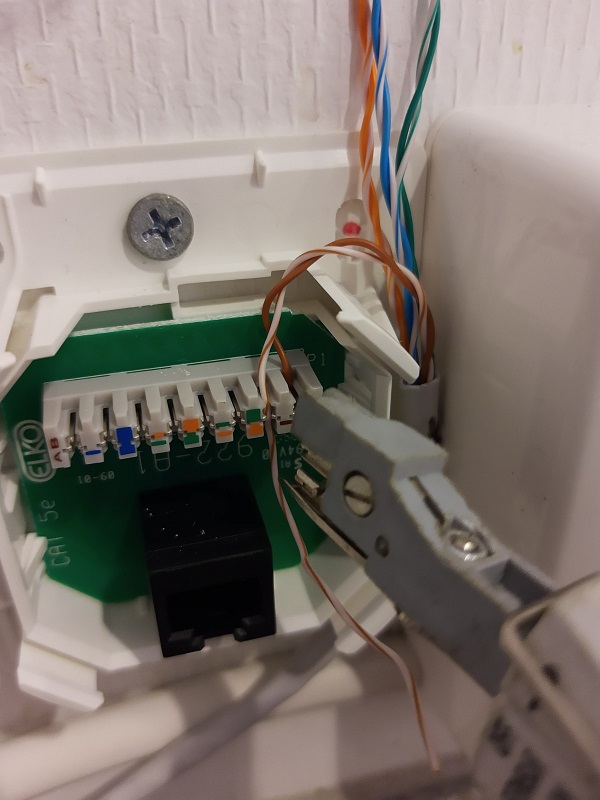

- Jag använder ett kronaverktyg som skjuter sladden ner i plintblocket och skär av överskottet.
Helt anslutet datakontakt som visar färgkoden med «B» -anslutning. Låt sladden vara vriden hela vägen till terminalblocket.
Du kan också med fördel ha mer tillgänglig cat6 / cat5-kabel och låta den snurra runt en varv inuti kontakten.
Täck och kompletta datakontakt – redo att surfa ?
